Портал ячейковый ПСЛ-110Я9С
ПСЛ-110Я9С
Группа: | Металлоконструкции для энергетического строительства |
Наименование | ПСЛ-110Я9С |
Технологиечское значение | ячейковый |
Число стоек | 6 |
Высота до траверсы, м | 11,35 |
Масса (кг) | 6429 |
Проект | 3.407.2-162 |
Стоимость без покр. | 578 610 ₽ |
Стоимость за тонну | 90 000 ₽ |

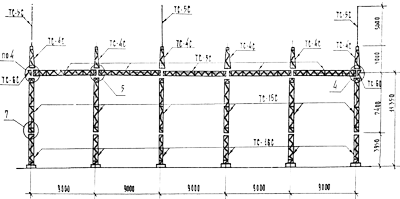

ПСЛ-110Я9С – легкий стальной портал, рассчитанный на ошиновку 110 кВ. Изготовление конструкции ведется в соответствии с типовым проектом, она ставится на одиночные фундаменты, имеет основу из стоек с узкой базой. Основные конструктивные элементы – решетки углового проката, поперечное сечение которых – 50 на 50 сантиметров. При сборке применяется сварная технология.
Портал ПСЛ-110Я9С используется при конструировании устройств распределения, принадлежащих к открытому типу. По сути, он является держателем для проводов. Портал рассчитан на эксплуатацию в широком диапазоне температур, используется в местностях с различным климатом. Основной материал – сплав с высоким уровнем стойкости к коррозии, либо стандартная сталь, обработанная грунтами и покрытиями на цинковой основе, обеспечивающими защиту от влаги.
Конструкции на 100% адаптированы к эксплуатационным условиям. Они без деформаций и формирования трещин выдерживают массу закрепленных кабелей, вспомогательных элементов, защищающих от ударов молнии, ветровое давление. Запас прочности учитывает возможность формирования ледяных образований, что вероятно в местностях со сложными климатическими условиями.
Продуманная конструкция ПСЛ-110Я9С исключает сложности при монтаже, фиксации кабелей и вспомогательных устройств, необходимых для обслуживания, эксплуатации и организации энергосети.
Производим ячейковые порталы по серии 3.407.2-162 северного исполнения из углеродистой низколегированной стали С345 или 09Г2С, с применением антикоррозийного покрытия методом горячего цинкования по ГОСТ 9.307-89. На каждый портал ПСЛ110Я9С при отгрузке выдается сертификат и паспорт качества.
