Портал ячейковый ПСТ-110Я12
ПСТ-110Я12
Группа: | Металлоконструкции для энергетического строительства |
Наименование | ПСТ-110Я12 |
Технологиечское значение | ячейковый |
Число стоек | 4 |
Высота до траверсы, м | 11,35 (11,55) |
Масса (кг) | 5044 |
Проект | 3.407.2-140.1-031 |
Стоимость без покр. | 438 828 ₽ |
Стоимость за тонну | 87 000 ₽ |
ПСТ-110Я12 – тяжелый портал, разработанный для ОРУ напряжением не более 110 кВ. В сравнении с легким аналогом ПСЛ, он отличается широкими стойками и монтируется на 4 фундамента. Отличием является и производственная технология. Применяется не только сварка, посредством которой фиксируются траверсы и верхние части стоек, но и мощные болты, скрепляющие детали нижних секций.
Преимущества ПСТ-110Я12 следующие:
- Простота установки, проведения работ, связанных с монтажом кабелей, вспомогательного оборудования, возможность дальнейшей модернизации энергосистемы.
- Способность выдержать тяжелые климатические условия, низкие температуры, контакт с влагой за счет цинкового покрытия.
- Невысокая стоимость, в сравнении с другими конструкциями, использующимися при формировании энергосетей.
- Продолжительный эксплуатационный период, если соблюдены несложные правила, касающиеся транспортировки составных элементов ПСТ-110Я12, их установки.
Тяжелые порталы, составы, использующиеся для защитной обработки от ржавчины, соответствуют нормативам ГОСТ.
Производим ячейковые порталы стальные тяжелые по серии 3.407.2-140, с применением антикоррозийного покрытия методом горячего цинкования по ГОСТ 9.307-89. На каждый портал ПСТ110Я12 при отгрузке выдается сертификат и паспорт качества.

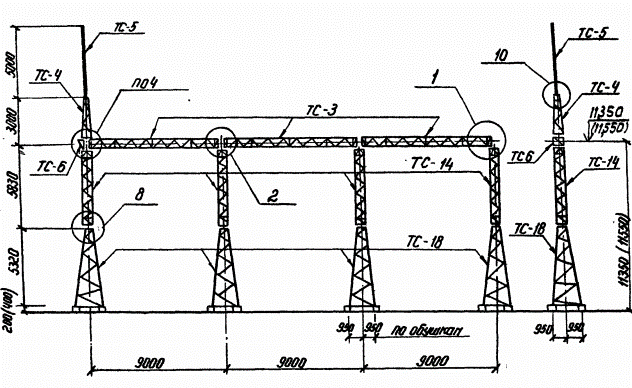

Спецификация стальных элементов
МАРКА |
НАИМЕНОВАНИЕ |
КОЛ-ВО |
МАССА ЕД, кг. |
ТС-3 |
Траверса ТС-3 |
1 |
350 |
ТС-4 |
Тросостойка ТС-4 |
1 |
82 |
ТС-5 |
Молниеотвод ТС-5 |
1 |
34 |
ТС-6 |
Доборный элемент ТС-6 |
1 |
22 |
ТС-14 |
Стойка ТС-14 |
4 |
301 |
ТС-18 |
Стойка ТС-18 |
4 |
568 |
