ОГСф-0,4-8
Опора ОГСф-0,4-8
Группа: | Дорожные металлоконструкции |
Обозначение | ОГСф-0,4-8 |
Нагрузка, т | 0,4 |
Размеры, мм ( h1 ) | 8 |
Размеры, мм ( h2 ) | - |
Размеры, мм ( d ) | 160 |
Размеры, мм ( D ) | 270 |
вес опоры, кг | 207 |
размеры Ø/ L | 219*2,0 |
вес здф, кг | 98 |
ОГСф-0,4-8 – опора, конструктивно адаптированная к значительной силовой нагрузке. Предел нагрузки – 400 килограммов. Высота – 8 метров. Такие характеристики существенно расширяют сферы использования конструкции:
- Монтаж осветительных приборов различной мощности, вплоть до прожекторов, с целью освещения открытых пространств жилого, промышленного, транспортного назначения.
- Монтаж различных рекламных конструкций, от световых боксов до щитов с текстовой информацией, плакатами.
- Монтаж утилитарных объектов, например, молниеотводов.
400-килограммовый предел нагрузки позволяет применять ОГСф-0,4-8 как промежуточную стойку при прокладке линии СИП. Силовой кабель подключается двумя методами. Первый метод – воздушный, второй – подземный, для чего предусмотрены технологические отверстия. Внутренние полости могут использоваться для монтажа защитной автоматики, переключателей, реле. Ревизионный люк упрощает доступ к внутренним элементам, помогает обслуживающему персоналу без проблем выполнять все манипуляции, связанные с обслуживанием, восстановлением, модернизацией.
Защита листового проката, составляющего основу ОГСф-0,4-8, достигается горячим цинкованием, защитный слой не имеет эксплуатационных ограничений, подходит для всех климатических зон.

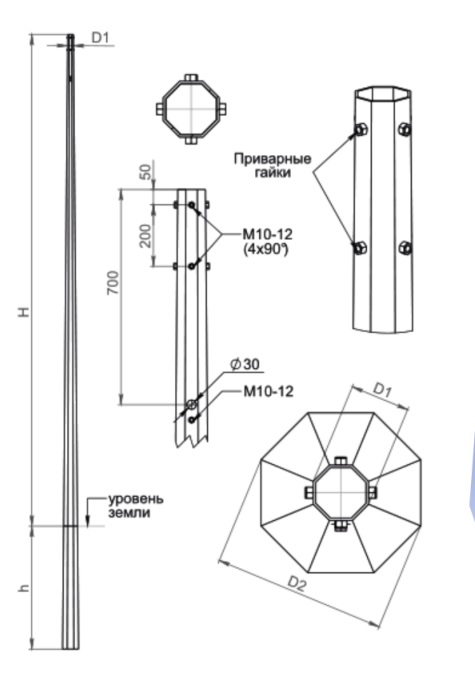

Метод монтажа ОГСф-0,4-8 – фланцевый, сначала готовится фундамент, на нем оборудуется закладной элемент, на котором и крепится опора посредством метизов соответствующей несущей способности.
Также вас может заинтересовать фланцевая опора силовая граненая ОГСф-0,4-9.
