Консольная опора с гранями поясов из горячекатаного швеллера МШ2-12-80 (МШК2-12-80)

Консольная опора МШ2-12-80 (МШК2-12-80)

Группа: Металлические стойки опор контактной сети
Марка стойки МШ2-12-80
Маркировка по ГОСТ Р 54270-2010 МШК2-12-80
Размеры L-B, мм 12000-540
Размеры b-h, мм 240-160
Марка стали С245
Масса, кг 440

ЗАКАЗАТЬ

Консольная опора с гранями поясов из горячекатаного швеллера МШ2-12-80 (МШК2-12-80) с массой 440 кг используется для создания контактной сети для обеспечения работы электроподвижных составов. С их помощью осуществляется равномерное распределение нагрузки на линии подачи электричества к поездам, к ним монтируются поперечины, кронштейны и консоли для проводов, вспомогательного электрического оборудования. Компания KvantEnergy предлагает заказать металлические стойки с сертификатом качества по выгодным ценам.

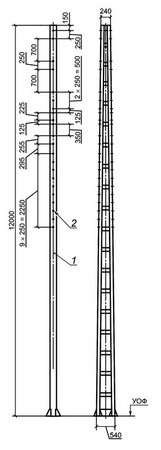

Конструкция опоры

Конструкция коробчатого сечения состоит из нескольких элементов, соединенных между собой при помощи контактной сварки. Основу составляют пояса из горячекатаного швеллера, монтаж которых осуществляется под наклоном (для консолей) или параллельно друг другу (для жестких поперечин). Диафрагмы, планки изготавливаются из листовой стали. Для консолей и кронштейнов есть специальных отверстия в верхней части железнодорожных опор. Пластины необходимы для надежной фиксации к фундаменту.

Назначение изделий

  • Прием горизонтальных нагрузок, полученных в результате воздействия общей массы проводов;
  • обеспечение стойкости системы к ветру, осадкам, гололеду, прочим неблагоприятным погодным условиям,
  • прием дополнительных нагрузок от двух контактных подвесок, а также от отвода проводов на стрелу или анкеровку.
  • создание стабильности и устойчивости, необходимых для постоянного натяжения проводов;
  • прием нагрузки в результате изменения направления проводов.

Компания KvantEnergy предлагает металлические консольные опоры со сроком службы 30 лет. Изделия изготовлены согласно требованиям действующей нормативной документации РФ. Доставка осуществляется по всей территории России. Для заказа звоните по телефонам.

Купите также - МШ2-12-100 (МШК2-12-100) по минимальной стоимости с доставкой.
