Консольная опора с гранями поясов из гнутого швеллера М2-12-100С(К) (МГК2-12-100С(К))

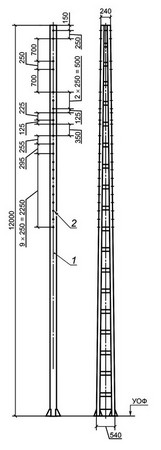

Консольная опора М2-12-100С(К) (МГК2-12-100С(К))
Группа: | Металлические стойки опор контактной сети |
Марка стойки | М2-12-100С(К) |
Маркировка по ГОСТ Р 54270-2010 | МГК2-12-100С(К) |
Размеры L-B, мм | 12000-540 |
Размеры b-h, мм | 240-180 |
Марка стали | С345(С345К) |
Масса, кг | 410 |
Консольная опора с гранями поясов из гнутого швеллера М2-12-100С(К) (МГК2-12-100С(К)) массой 410 кг используется для подачи электроэнергии к железнодорожному полотну. Конструкция, материалы, технические характеристики соответствуют требованиям действующей нормативной документации и специальным чертежам РЖД. Компания KvantEnergy предлагает прочные, надежные металлические стойки по выгодным ценам.
Сфера применения изделий
Стойки являются основным несущих элементов анкерных, переходных, промежуточных опор. На них осуществляется монтаж жестких поперечин, а также консолей, кронштейнов. Устанавливаются на фундаменты типа ТСА. Могут применяться для оснащения скоростных участков железной дороги, благодаря показателю несущей способности больше 110 кН*м. Опоры выдерживают низкие температуры до -65 градусов, являются сейсмически стабильными.
Элементы консольной опоры
- Пара поясов из гнутых швеллеров высокой прочности;
- опорные пластины для усиления стойкости конструкции (оснащены ребрами жесткости), соединения с основаниями;
- крепления для консолей, кронштейнов;
- планки и диафрагмы, выполненные из листового проката.
Готовая конструкция имеет коробчатое сечение. Дополнительно устанавливаются втулки и прокладки из изолирующего материала, которые защищают от электрической коррозии, а также регулировочные шайбы для монтажа на фундамент. В качестве материалов используется атмосферостойкая, низколегированная или углеродистая сталь (подбирается в зависимости от условий окружающей среды).
Компания KvantEnergy предлагает заказать опорные стойки с доставкой по всей территории России. Мы можем предоставить сертификаты качества, инструкции, схемы и прочую необходимую документацию. Соблюдение всех норм современных стандартов гарантирует надежность и безопасность продукции. Для консультации и оформления заказа звоните по телефонам.
В наличии также - М1-10-60 (МГК1-10-60) по минимальной цене с оперативным изготовлением.
